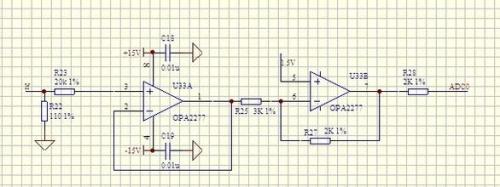

端接，是我们在电路中经常用到的。在高速电路中，端接显得尤其重要。如果在电路设计的时候没有进行正确的端接，严重的可能造成电路完全不能工作。

常见的端接方式有下面几种：串联端接，并联端接，戴维宁端接以及RC网络端接。下面就简单介绍一下几种端接方式的区别和优缺点。

(1)串联端接。这是我们最容易想到也最常用的一种端接方式。发送端的输出阻抗比较小，那么我们在电路上直接串联一个电阻，使得输出阻抗加上电阻阻值的总阻抗等于传输线阻抗，这样就能保证阻抗的连续性，减小信号的反射。串联端接实现比较简单，缺点也比较明显，由于线路中串联了电阻，会影响信号的上升时间，在高速电路中可能会引起问题。另外由于电阻的分压，使得发送端输出减小。串联端接的电阻要放在尽量靠近发送端的位置，能发挥更好的作用。

(2)并联端接。当接收端的输入阻抗比较大时，我们可以考虑在接收端并联端接一个电阻到地或者到电源。电阻的阻值等于走线的特征阻抗。通过这种方式实现阻抗匹配。这种方式和串联端机一样简单易行，缺点是会消耗直流功率。上拉的时候能提高驱动能力，下拉的时候能提高对电流的吸收能力。

(3)戴维宁端接。戴维宁端接就是采用上拉电阻和下拉电阻来共同组成端接电路，使得戴维宁等效阻抗等于传输线的特征阻抗以实现阻抗匹配。戴维宁端接的优点是上拉电阻和下拉电阻都能用来吸收反射，在电路上没有信号的时候，还能够为电路提供一个直流电平，适合总线应用。但是缺点也很明显，那就是由于电阻的存在，在 电源盒地之间存在直流通路，直流功耗较大。

(4)RC网络端接。RC网络端接是并联端接的升级版。就是在并联到地的电阻下面再增加一颗电容。这样既能够和并联端接一样减小反射，同时由于电容的存在隔离了直流，减小了直流功耗。当然缺点也很明显，RC电路的时间常数会影响信号的上升时间，在高速电路使用中要仔细计算。
